POPIS SYSTÉMU

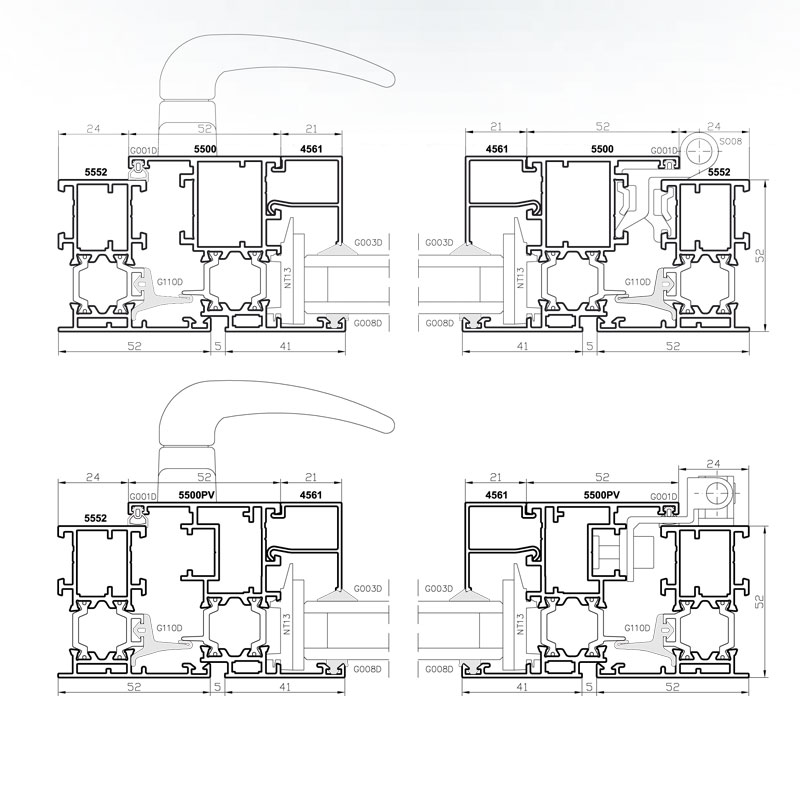

Systém k výrobe vonkajších konštrukcií, ktoré vyžaduje tepelnú izoláciu. Konštrukcie vyhotovené v systéme NT 52 sú zaradené do materiálovej skupiny RMG 2.1. Systém umožňuje použiť rôzne riešenia pri výrobe rôznych typov okien, dverí a priestorových konštrukcií. Použité tepelno – izolačné vložky šírky 16 mm(jednoduché a v tvare omega)zabezpečujú správne odvádzanie vody z konštrukcie. Hĺbka profilov pre zárubne a krídla je 52 – 60mm.
TECHNICKÉ ÚDAJE
Hliníkové profily: EN AW 6060 podľa PN EN 573-3:1998 stav T6 podľa PN EN 515:1996 Al Mg Si 0,5 F22 podľa normy DIN 1725 T1, DIN 17615T1.
Tesnenie: Zo syntetickej gumy EPDM podľa normy DIN 7863 a provádecí normy ISO 3302-01, E2.
Spojovací materiál: Rohové spojky, nerezové skrutky, skrutky, podložky z hliníku, nereze a pozinkovanej ocele
Kovanie: Iba od renomovaných firiem: Dr.Hahn, Fapim, Savio, Geze, Erreti, Iseo, Cisa, Hautau, KFV
Výplne: Jednoduché alebo viacnásobné zasklenie s akýmkoľvek druhom skla alebo nepriehľadné panely.
Povrchová úprava: Práškovými polyesterovými náterovými hmotami, ktoré spĺňajú požiadavky Qualicoat, vo farebných odtieňoch podľa RAL anodácie v odtieňoch hliník, olivovo zelená, šampanské, zlatá, bronzová – spĺňajúce požiadavky Qualanod: náter vo farbe dreva.
Tepelno-izolačné vlastnosti: Súčiniteľ prestupu tepla(pre rám)zodpovedá materiálovej skupine 2.1 pre balkónové okná a dvere a pre vonkajšie dvere podľa DIN 4108.
Zvukovo-izolačné vlastnosti:
Pre sklo 44.1/16/6
- podľa ukazovateľa RA2 – OK2 – 38 dB,
- podľa ukazovateľa RA1 – OK1 – 34 dB,
- podľa ukazovateľa RW – R W – 39 dB.
Schválenie a osvedčenie kvality: Technické osvedčenie vydané úradom pre stavebnú techniku AT-15-3101/2003 „Balkónové okna a dvere s tepelno – izolačnou vložkou“. Technické osvedčenie vydané úradom pre stavebnú techniku AT-15-4471/2006„Vonkajšie sklenené dvere systému Ponzio NT 52 z hliníkových profilov s tepelno – izolačnou vložkou“.
